PRO 5PB Anfasmaschine für Rohre ohne Motor

Anfasmaschine für Rohre ohne Motor

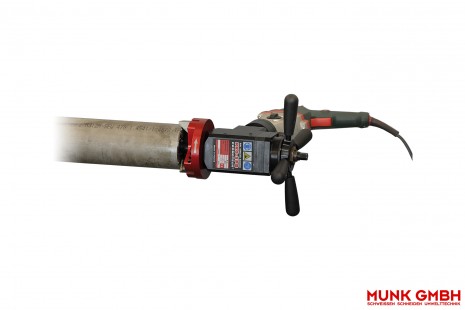

Der PRO-5 PB ist ein handlicher und leichter tragbarer Schweißkantenformer, der eine perfekte Schweißnahtvorbereitung an Rohren aus Kohlenstoff- und Edelstahl, Aluminiumlegierungen und Kupfer-Nickel ermöglicht. Erhältlich mit Pneumatik-, Elektro- oder Batterieantrieb kann der Schweißkantenformer in Rohre oder Schläuche mit einem Mindestinnendurchmesser von 32 mm (1,25″) eingebaut werden und Außendurchmesser von bis zu 140 mm (5,51″) anschrägen. Der PRO-5 PB ist mit drei Werkzeughaltern ausgestattet und kann gleichzeitig die Außenfase, die Wurzelfläche und die Innensenkung fräsen, um eine gleichmäßige Wandstärke um die Verbindung herum zu erzeugen und eine vollständige Schweißnahtdurchdringung sicherzustellen.
Durch die Verwendung eines selbstzentrierenden Dorns, der innen am offenen Ende des Rohrs befestigt wird, ermöglicht der Schweißkantenformer eine äußerst wiederholbare und gleichmäßige Anpassung und kann schnell von einem Rohr zum anderen eingesetzt werden, um die Zykluszeiten zu reduzieren und den Arbeitsablauf zu verbessern.

Die Maschine deckt einen Durchmesserbereich von ID= 32 mm bis AD= 140 mm ab (32 mm ID bis 114 mm OD Dorn im Lieferumfang enthalten)
Selbstzentrierende Spreizdorne sorgen für eine schnelle und korrekte Ausrichtung auf das Rohr vor dem Bearbeitungsvorgang.
Bis zu drei Werkzeugköpfe können gleichzeitig zum Anfasen, Planen und Senkbohren montiert werden, um Schweißvorbereitungsarbeiten schnell und einfach zu gestalten
Standard- und kundenspezifisch gefertigte Werkzeugeinsätze, zur Erzeugung verschiedener Fasenwinkel und für die Vorbereitung von V- und J-Fasen
die optionale kleine Spindelscheibe und der Ratschenschlüssel ermöglichen die Rohrbearbeitung in schwer zugänglichen und beengten Bereichen
kann mit einem hochwertigen, leistungsstarken Druckluftmotor, einem hochwertigen, drehmomentstarken Elektromotor oder mit Batterieantrieb betrieben werden, je nach den Bedingungen vor Ort und den Wünschen des Kunden
der Endbenutzer kann zwischen LiHD-Akkus (High Density Lithium Ion) mit Kapazitäten von 4,0 Ah, 5,5 Ah oder 10,0 Ah wählen, die eine längere Lebensdauer, mehr Leistung und eine längere Betriebszeit als Standard-Lithium-Akkus haben

Maximale Rohrwanddicke für Außendurchmesser
bis zu bis zu 114 mm: 12mm
